以前ほしぞら工房しばたさんにASI2600MCPro(またはASI6200MCPro)用の後方アプローチ型スケアリング調整機構付きCFW1-5用のテーパーリングを作って頂きました。

 このシステムにカメラレンズで撮影出来るようにEFマウントを接続出来ないかしばたさんに相談したところ、ZWOの11.5mmの光路長のEFマウントアダプターならなんとかなりそうとのことでした。

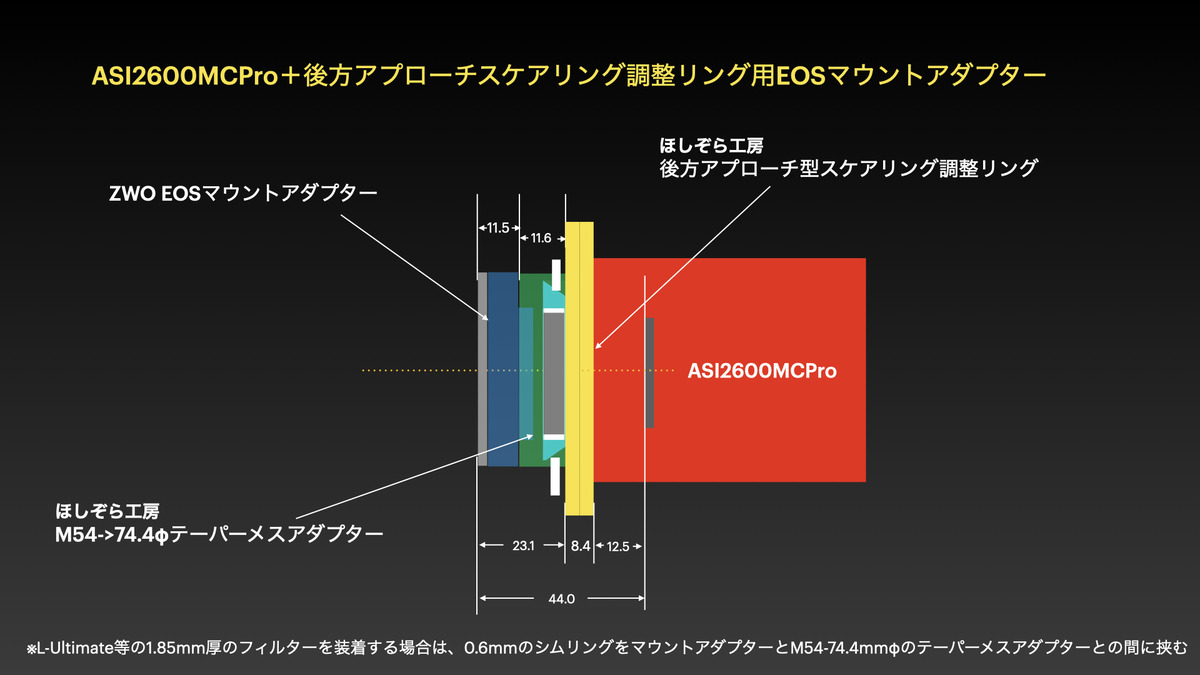

ASI2600MCPro用EOSマウントアダプター.001
フィルター(L-Ultimateフィルター)も搭載したいと考えていましたので、テーパーリング内に落とし込む形で固定するフィルター抑え・受けリングも一緒に作って頂きました。

 光路長は、短く済むフィルターなしでEFレンズの44mmとなるようにM54ー74.4φテーパーメスアダプターの長さを11.6mmとしました。フィルターを搭載する場合は、その厚みに合わせてシムリングを挟み光路を延長することにしました。(L-Ultimateフィルターの厚みは1.85mmなのでシムリングの厚みは0.6mmになります)シムリングは、いつもの岐阜県関市の岩田製作所さんで作って頂きました。
光路長の微調整のため、以下の厚みのものを注文しています。
−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−ーーーーー
FRB-54.1-65-0.3 【セミオーダー】シムリング
価格  620(円) x 2(個) = 1,240(円)   (税抜、送料別)
--------------------
FRB-54.1-65-0.1 【セミオーダー】シムリング
価格  620(円) x 2(個) = 1,240(円)   (税抜、送料別)
--------------------
FRB-54.1-65-0.05 【セミオーダー】シムリング
価格  680(円) x 1(個) = 680(円)   (税抜、送料別)
−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−ーーーーー

これによりシムリングの厚みの組み合わせは
今回の目的の厚みである0.6mmに加えて、0.65mm、0.7mm、0.75mm、0.8mm、0.85mmとなり、2.5mm厚のフィルター(IDASのHEUIBⅡ等)まで対応できます。
また0.6mm以下の厚みは、0.05、0.1、0.15、0.2、0.25、0.3、0.35、0.4、0.45、0.5、0.55mm厚みに対応できます。これだけの組み合わせが出来れば大抵の調整は大丈夫かと思います。

 脱線しましたが、本日12/27アダプターリングが届きました。
IMG_0596

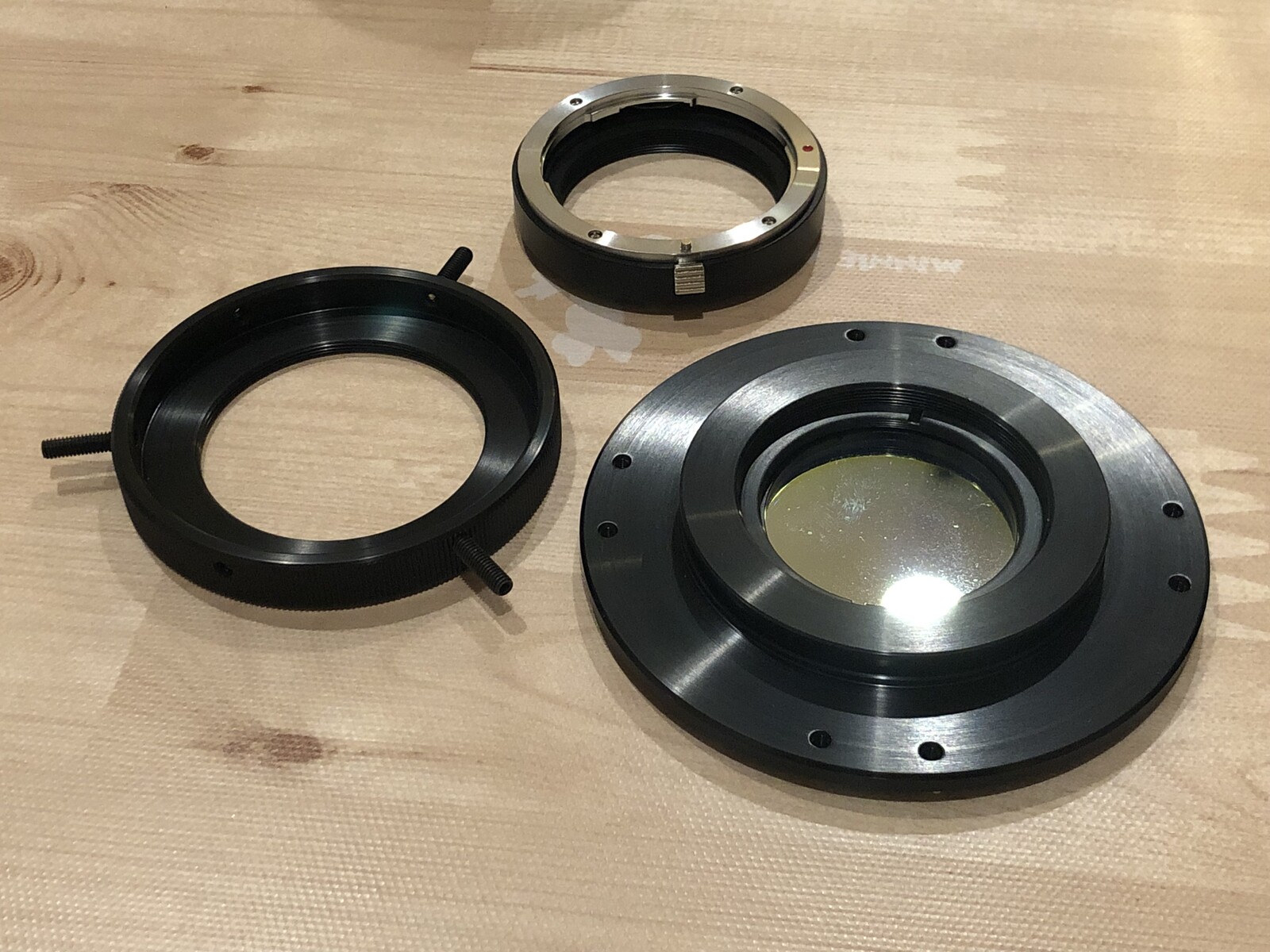

上はZWO社のEFマウントアダプター、右は後方アプローチ型スケアリング調整テーパーリング、その内部に見えるフィルター枠がフィルター抑えリング。
左がM54−74.4φテーパーメスリングです。

IMG_0608
ZWOのEFマウントアダプターに0.3mmのシムリングを取り付けて、M54−74.4φテーパーメスリングにねじ込みます。
IMG_0604
IMG_0611

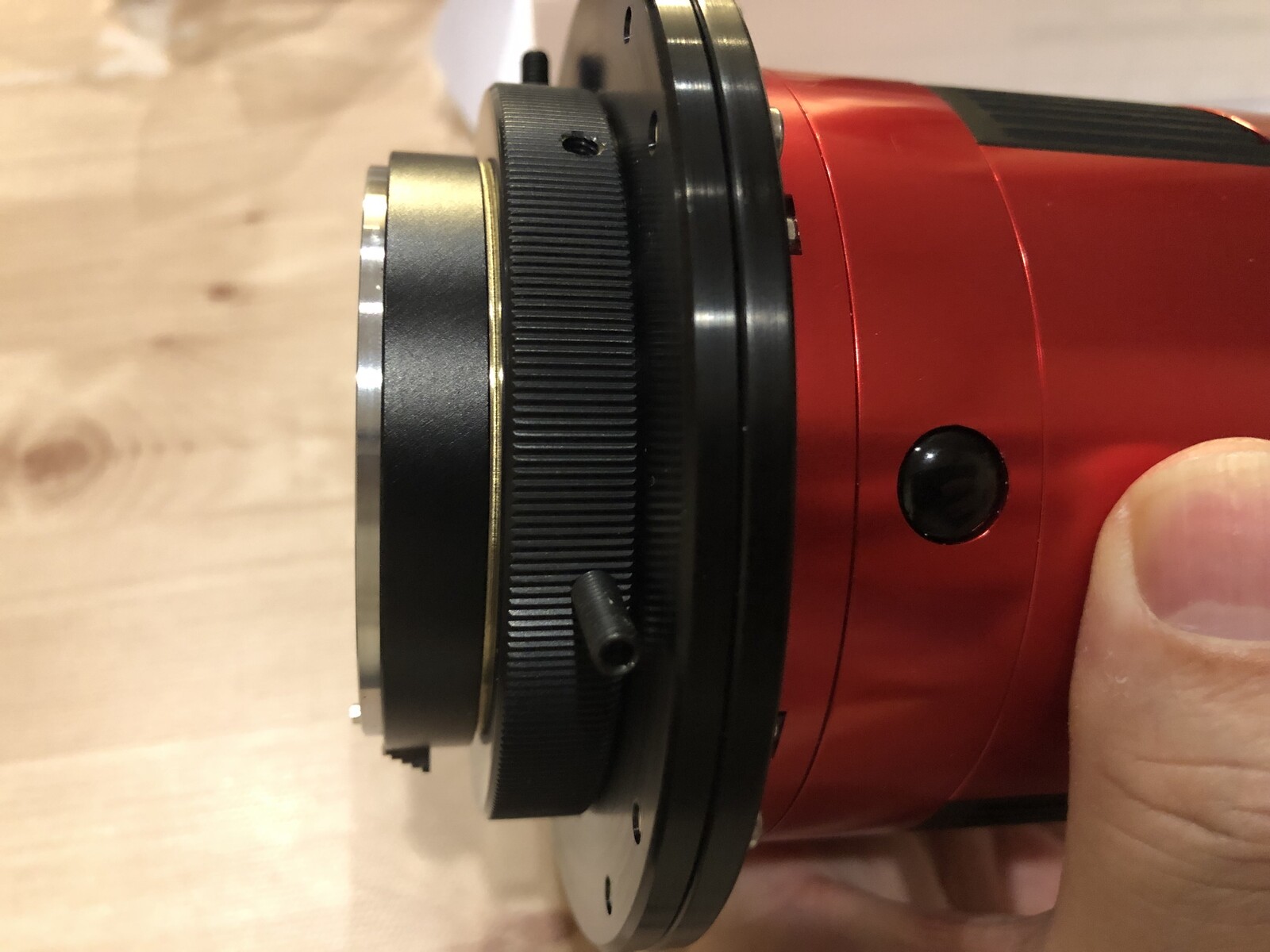

横から見た図。
0.3mm厚シムリング×2枚が見えています。

これでカメラレンズでも撮影出来るようになりました。
また、ED70SS+笠井のED屈折・RCマルチフラットナーⅡでも簡単に接続して撮影出来ます。
冬休み期間にテスト撮影してみようと思います。
