ε-160EDが到着して1週間ですが、鏡筒バンドはK-ASTECさんに発注してあるのですが、9月半ばの完成とのことでまだまだ撮影までいきません。
どちらにせよフードや電動フォーカサーの取り付けをしなければなりません。電動フォーカサーはZWO社のEAFがすでに到着しています。フードは市販品がないので自作するしかありません。

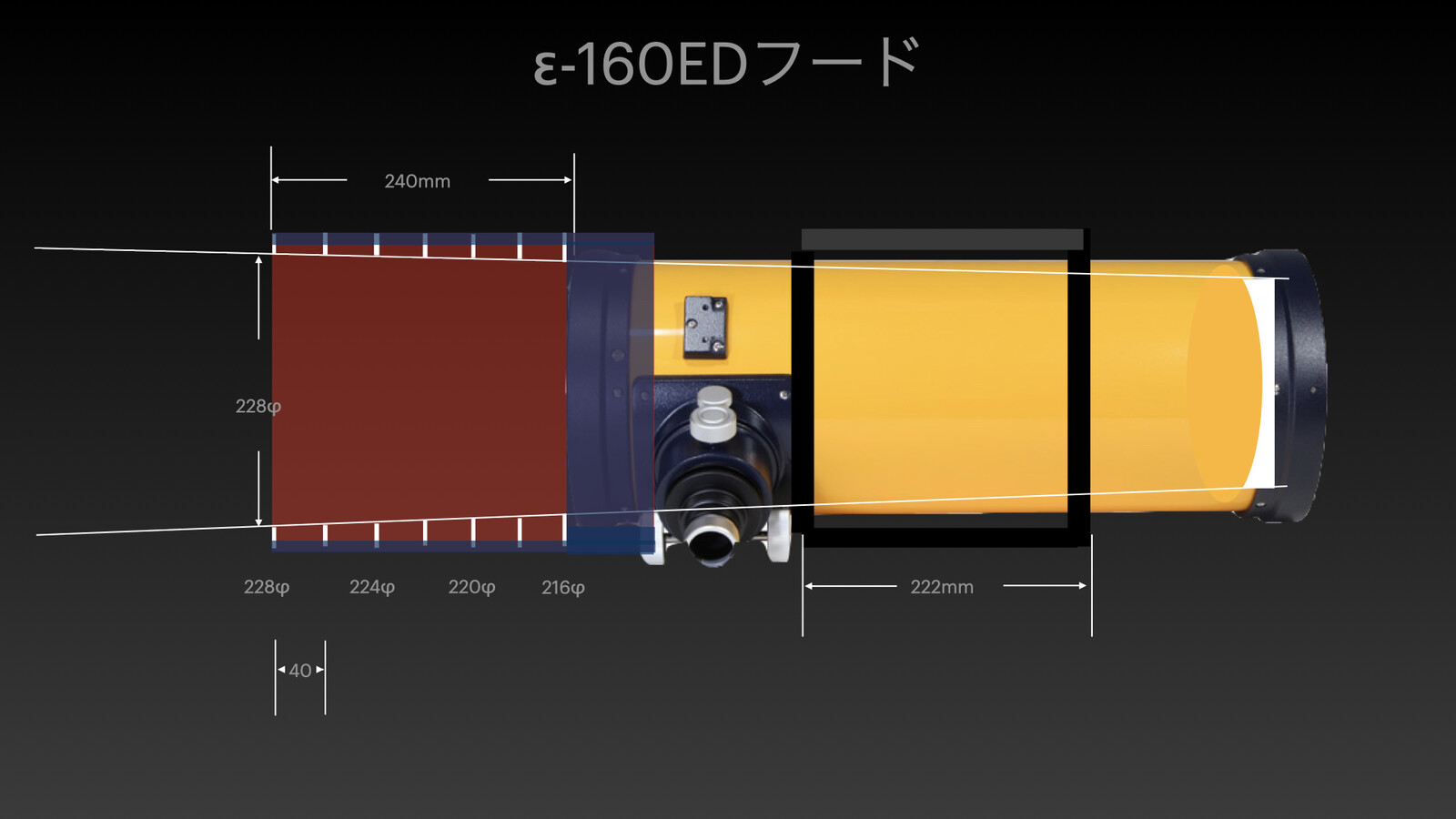

ε-160EDの説明書には自作する場合の注意点が載っていました。親切ですね。

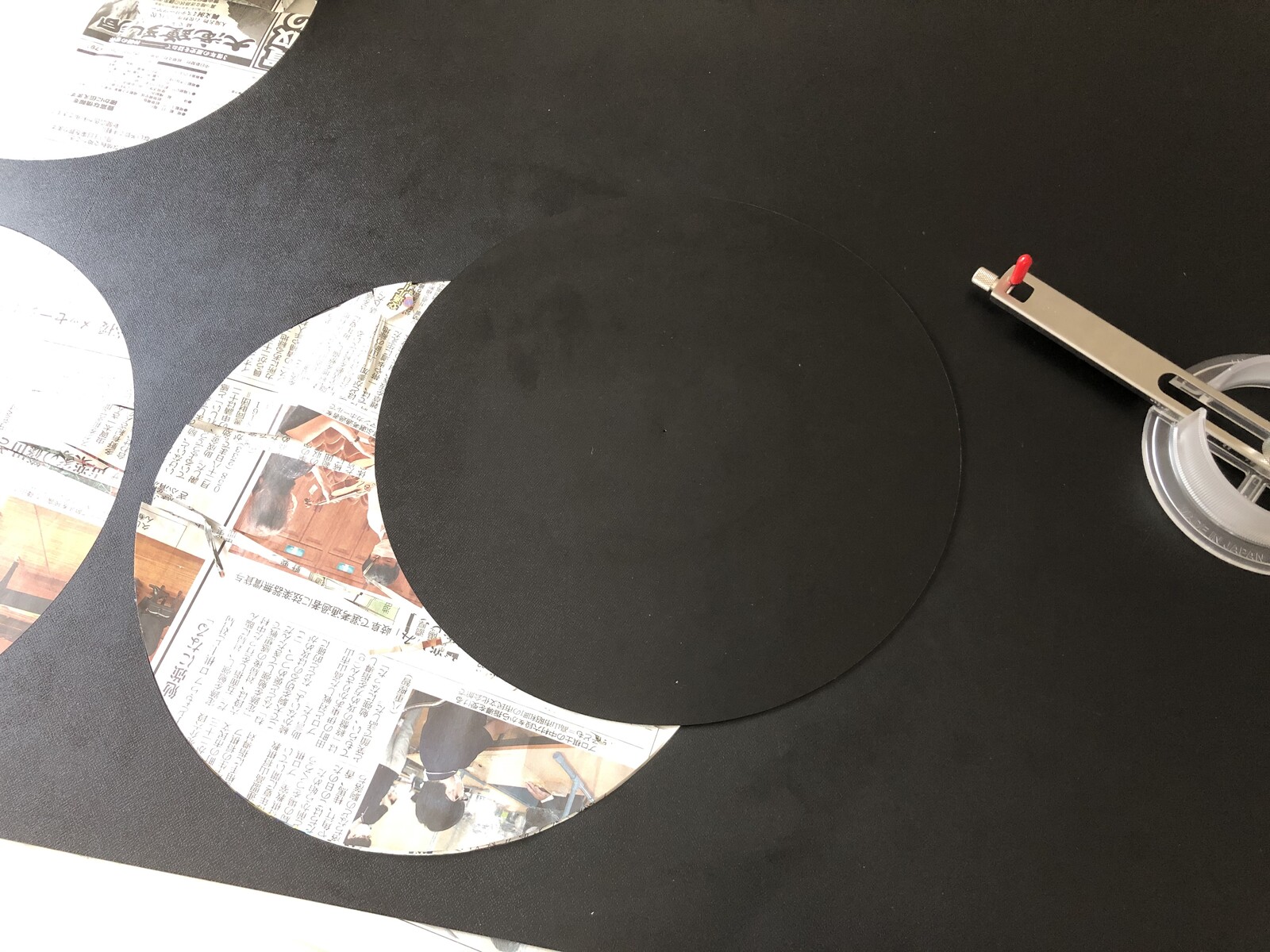

遮光輪のあるフードが作りたいのですが、この通りに作るにはあまりにギリギリでは輪の中心を出す自信がないので、3-5mm程大きな輪で作ることにしました。

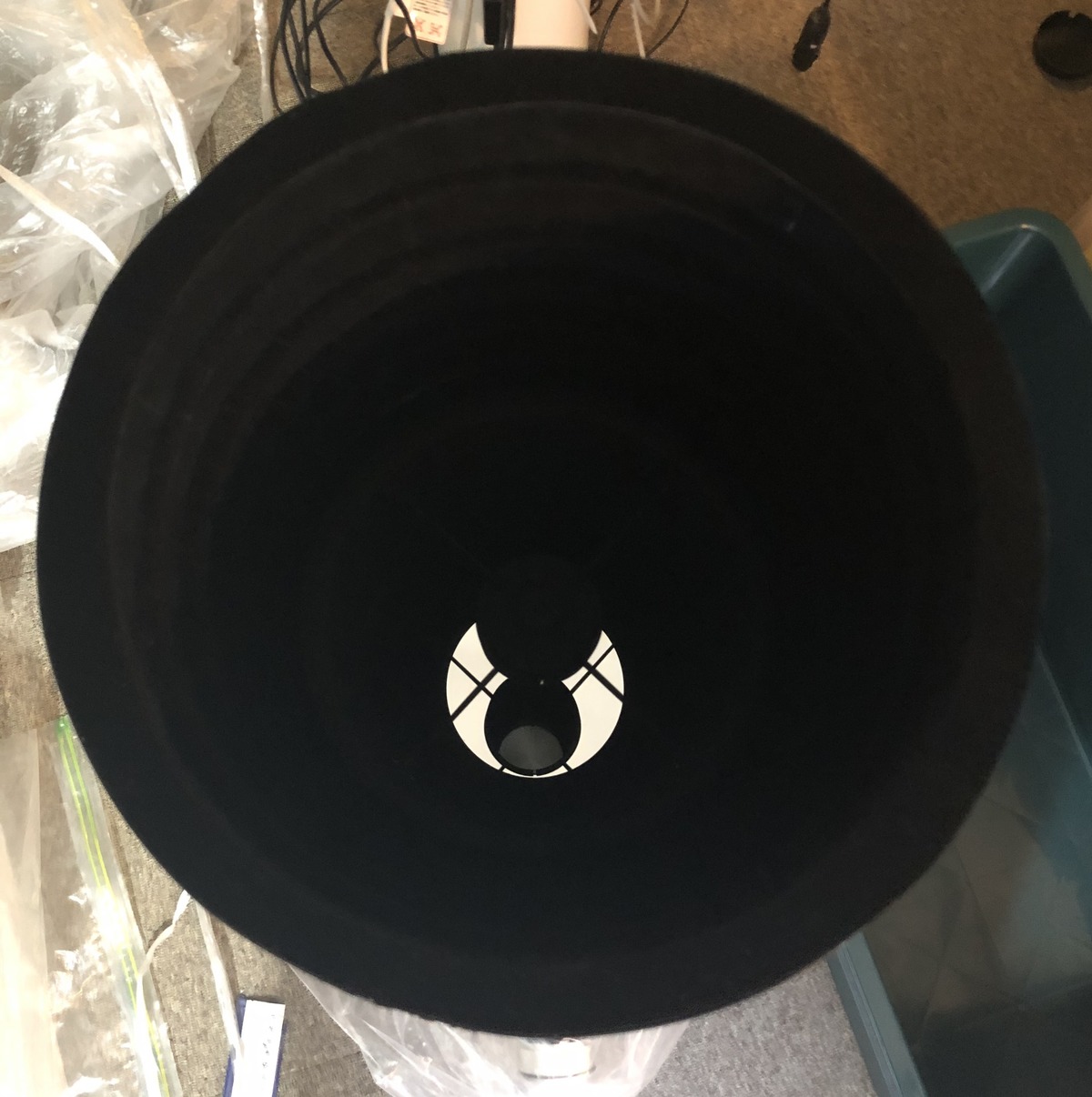

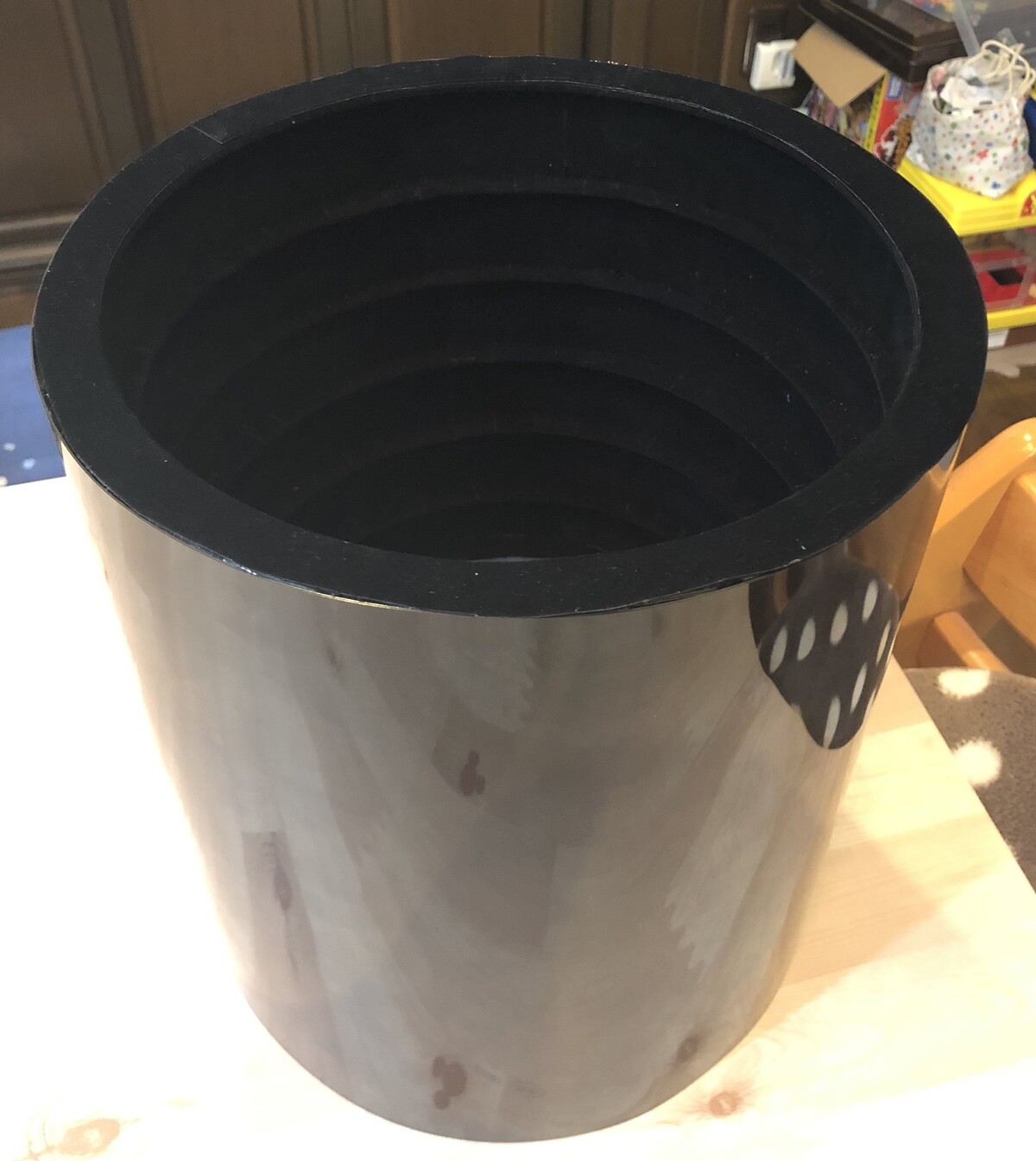

内張は遮光輪も含めて植毛紙を貼りましたが、遮光輪に植毛紙を貼るのが一番手間が掛かりました。

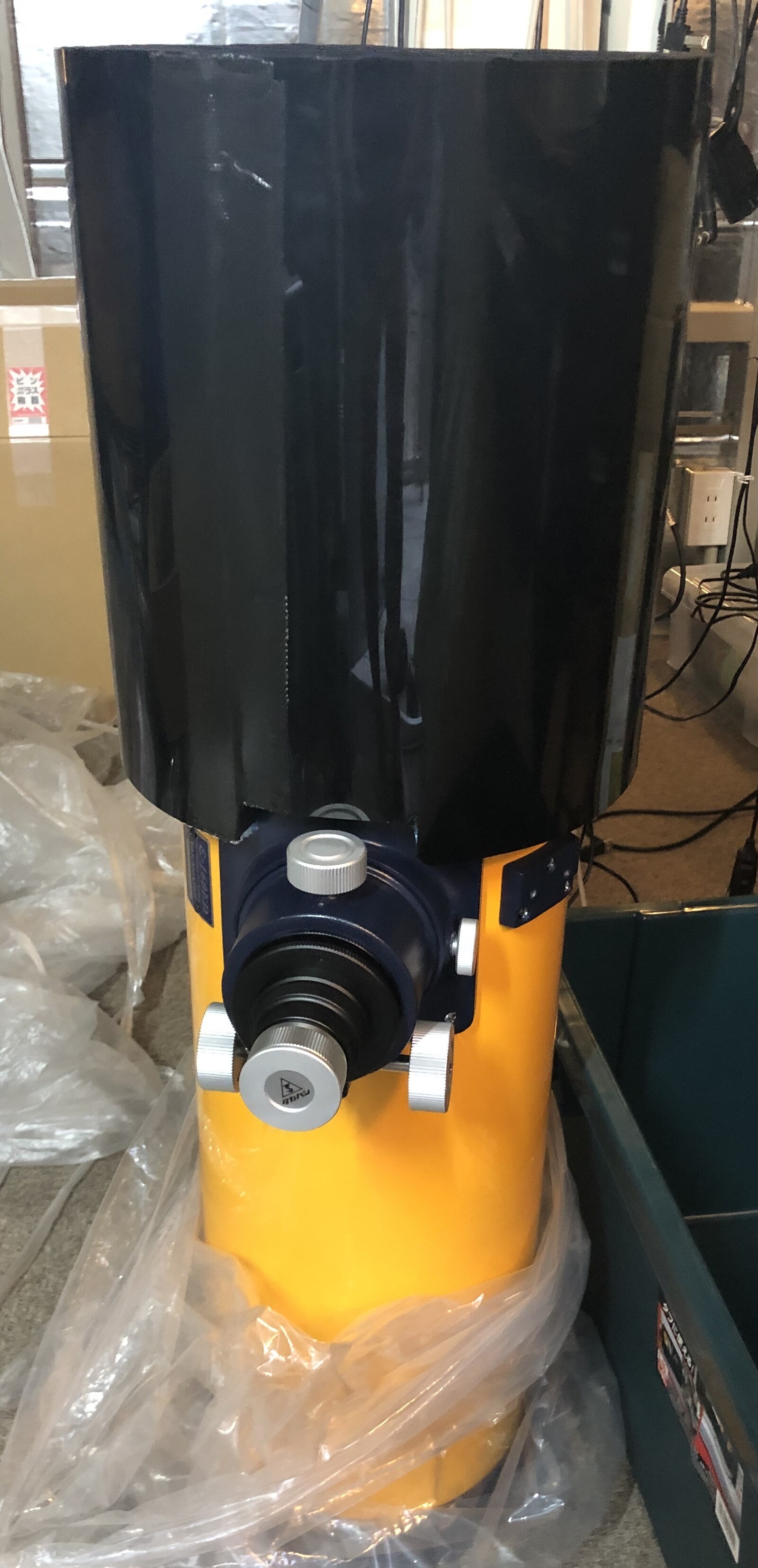

延べ16時間ほど掛かってようやく完成しました(今年に入って3個目)
うまく作れたかな。ケラレがなければいいのですが。
次はEAFフォーカサーの取り付けですが、K-ASTECさんのトッププレートに固定するステーを購入するか、それともピニオン部のネジで固定する方法いくか悩んでいます。
K-ASTEC方式の問題点は3点です。
1)接眼部の回転装置が使えない。
トッププレート固定すると、スマートですが、接眼部の回転装置が使えなくなります。デジカメ+オフアキのリングはテーパーではなくねじ込み式なので、縦横変換は接眼部の回転装置で行う必要があります。冷却CCDはテーパー接続なので縦横変換は大丈夫ですが、デジカメはオフアキを諦め、ガイド鏡での撮影とするしかありません。しかし、ε-130Dでもそうでしたが、回転装置を使った構図の変更により光軸がずれる恐れがあります。固定してカメラ側で回転させる(シムリングで対応)ほうが良いかもしれません。
2)接眼部が上側になり重心が上がる
トッププレートに固定するため、接眼部はε-130Dと同じく上側にするしかありません。そうなると、重心が上側に移動するため、SXPでの運用はさらに厳しくなりそうです。(追伸:2021年3月遠征で持ち出しましたが、SXPでも大丈夫でした)
3)ガイド鏡がトッププレートに搭載できない
接眼部とトッププレートが1直線上に並ぶため、トッププレートにガイド鏡が搭載できなくなります。
これにはK-ASTECさんからファインダー台座にガイド鏡が搭載できるブラケットが販売される予定です。
(追伸:2020年9月ファインダーブラケットで問題なくガイド出来ました)
接眼部下部の中央ネジ固定ならば上記問題点は起こりません。
しかしトッププレートにEAFを搭載するためのステーは限定販売なので、後で欲しくなっても多分買えなくなっています。それにこの方式はスマートです。どちらでもいけるように購入しておくしかなさそうです。
どちらにせよフードや電動フォーカサーの取り付けをしなければなりません。電動フォーカサーはZWO社のEAFがすでに到着しています。フードは市販品がないので自作するしかありません。
ε-160EDの説明書には自作する場合の注意点が載っていました。親切ですね。
遮光輪のあるフードが作りたいのですが、この通りに作るにはあまりにギリギリでは輪の中心を出す自信がないので、3-5mm程大きな輪で作ることにしました。
内張は遮光輪も含めて植毛紙を貼りましたが、遮光輪に植毛紙を貼るのが一番手間が掛かりました。
延べ16時間ほど掛かってようやく完成しました(今年に入って3個目)
うまく作れたかな。ケラレがなければいいのですが。
次はEAFフォーカサーの取り付けですが、K-ASTECさんのトッププレートに固定するステーを購入するか、それともピニオン部のネジで固定する方法いくか悩んでいます。
K-ASTEC方式の問題点は3点です。
1)接眼部の回転装置が使えない。
トッププレート固定すると、スマートですが、接眼部の回転装置が使えなくなります。デジカメ+オフアキのリングはテーパーではなくねじ込み式なので、縦横変換は接眼部の回転装置で行う必要があります。冷却CCDはテーパー接続なので縦横変換は大丈夫ですが、デジカメはオフアキを諦め、ガイド鏡での撮影とするしかありません。しかし、ε-130Dでもそうでしたが、回転装置を使った構図の変更により光軸がずれる恐れがあります。固定してカメラ側で回転させる(シムリングで対応)ほうが良いかもしれません。
2)接眼部が上側になり重心が上がる
トッププレートに固定するため、接眼部はε-130Dと同じく上側にするしかありません。そうなると、重心が上側に移動するため、SXPでの運用はさらに厳しくなりそうです。(追伸:2021年3月遠征で持ち出しましたが、SXPでも大丈夫でした)
3)ガイド鏡がトッププレートに搭載できない
接眼部とトッププレートが1直線上に並ぶため、トッププレートにガイド鏡が搭載できなくなります。
これにはK-ASTECさんからファインダー台座にガイド鏡が搭載できるブラケットが販売される予定です。
(追伸:2020年9月ファインダーブラケットで問題なくガイド出来ました)
接眼部下部の中央ネジ固定ならば上記問題点は起こりません。
しかしトッププレートにEAFを搭載するためのステーは限定販売なので、後で欲しくなっても多分買えなくなっています。それにこの方式はスマートです。どちらでもいけるように購入しておくしかなさそうです。
コメント
コメント一覧 (6)
真っ黒な内面バッフル群に本気度を感じさせる仕上がり\(//∇//)\
材質的に結構軽いのでは。。。
私はセンサーが小さいからあまりケラレは気にせず作成しますが、こうした説明書への記載がある事が、さすがタカハシって思いますね\(//∇//)\
のんた
がしました
コメントありがとうございます。
今まで作ったフードの中では一番気合いが入っています。けられなければ良いのですが。
のんた
がしました
私のε-130Dのフードは、内面の遮光環なしで植毛紙貼り付けタイプです。
タカハシのマニュアル通りでケラレも出ません。
フードの外装は何ですか?
のんた
がしました
昨日はお世話になりありがとうございました。
遮光輪があるなしでは作る手間が桁違いですが、折角の望遠鏡なので気合いを入れました。
フードの外回りは、塩ビ板の0.5mm厚をぐるっと巻いています。ちょっと重くなりますが、強度がかなり増します。
のんた
がしました
フードを付けると結露防止になるとの事ですが、フードだけで大丈夫なものでしょうか?
他に何か対策を行っておりますでしょうか?
時々、乾燥空気を送り込む改造を行っている人を見ますが、必要なものでしょうか?
のんた
がしました
はじめまして。コメントありがとうございます。
フードを付ける意味は2つあります。
迷光防止と夜露対策ですね。
筒先が斜めの場合は良いのですが、真上を向く場合は直接夜露が降りてくるので結露の可能性が高まります。
また、一見結露していないようでも見えないかすかな結露が星像に影響するようなので、乾燥空気を送り込むことは結露防止に効果あると思います。
猛者は鏡筒に穴を開けて斜鏡と主鏡に直接乾燥空気が当たるように改造されていますが、僕はフードにニップル穴を開けて、結露を防ぐバリアとなるように乾燥空気をフード内に充満させています。効果はあると思います。
