GS300RCに新しいフォーカサーとフラットナーを購入したものの、接続リングの設計段階でまだ注文できていません。製作期間は1ヶ月以上掛かりそうなので、当面現状（V-Power接眼部）で撮影せねばなりません。
先日の遠征で光軸調整した際気になる点がありましたので、光軸、スケアリングを再度見直してみました。

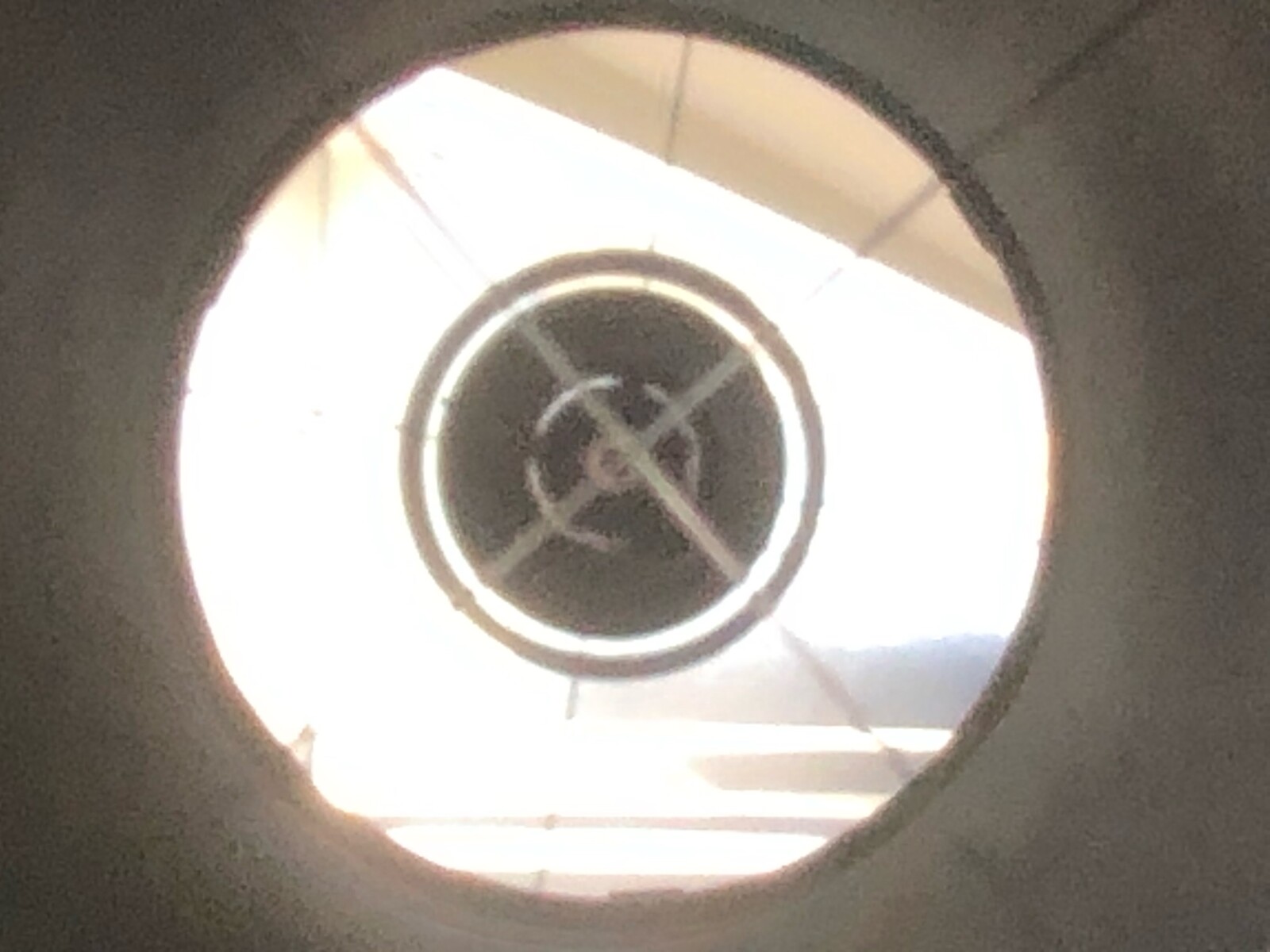

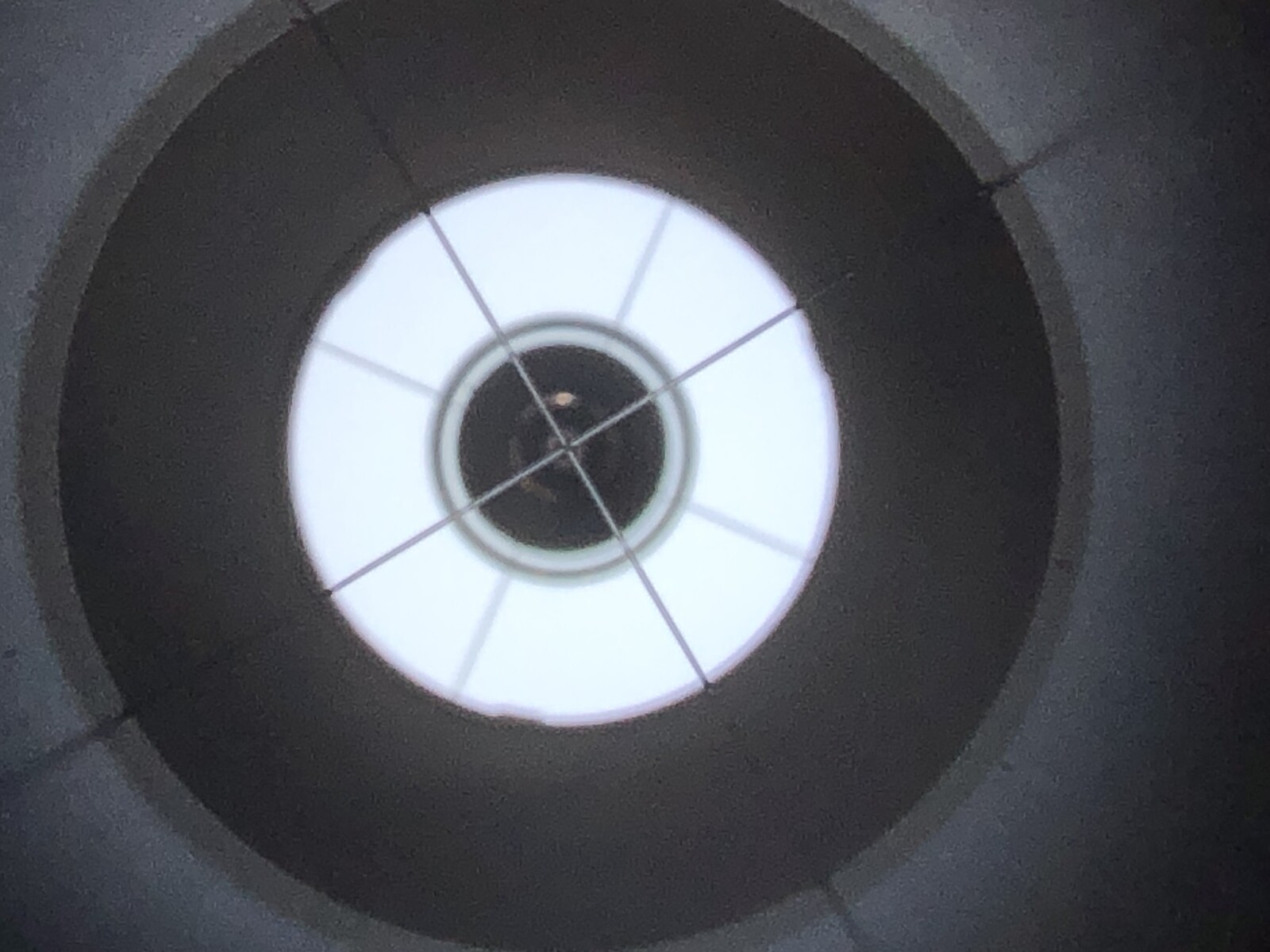

先日の遠征時、接眼部中心（光軸調整アイピースの十字線）と主鏡-副鏡中心がズレていました。接眼部のスケアリングが合っていないようです。接眼部を回転させてみると、光軸調整アイピースの十字線の中心が主鏡の中心を中心として周囲を回ります。 接眼部の回転部に偏心があるようです。構図変更はカメラのテーパー部で回転させればすむことなので、接眼部の回転機構を使うのをやめることにしました。スケアリング調整リングで光軸調整し、光軸も合わせ直しました。

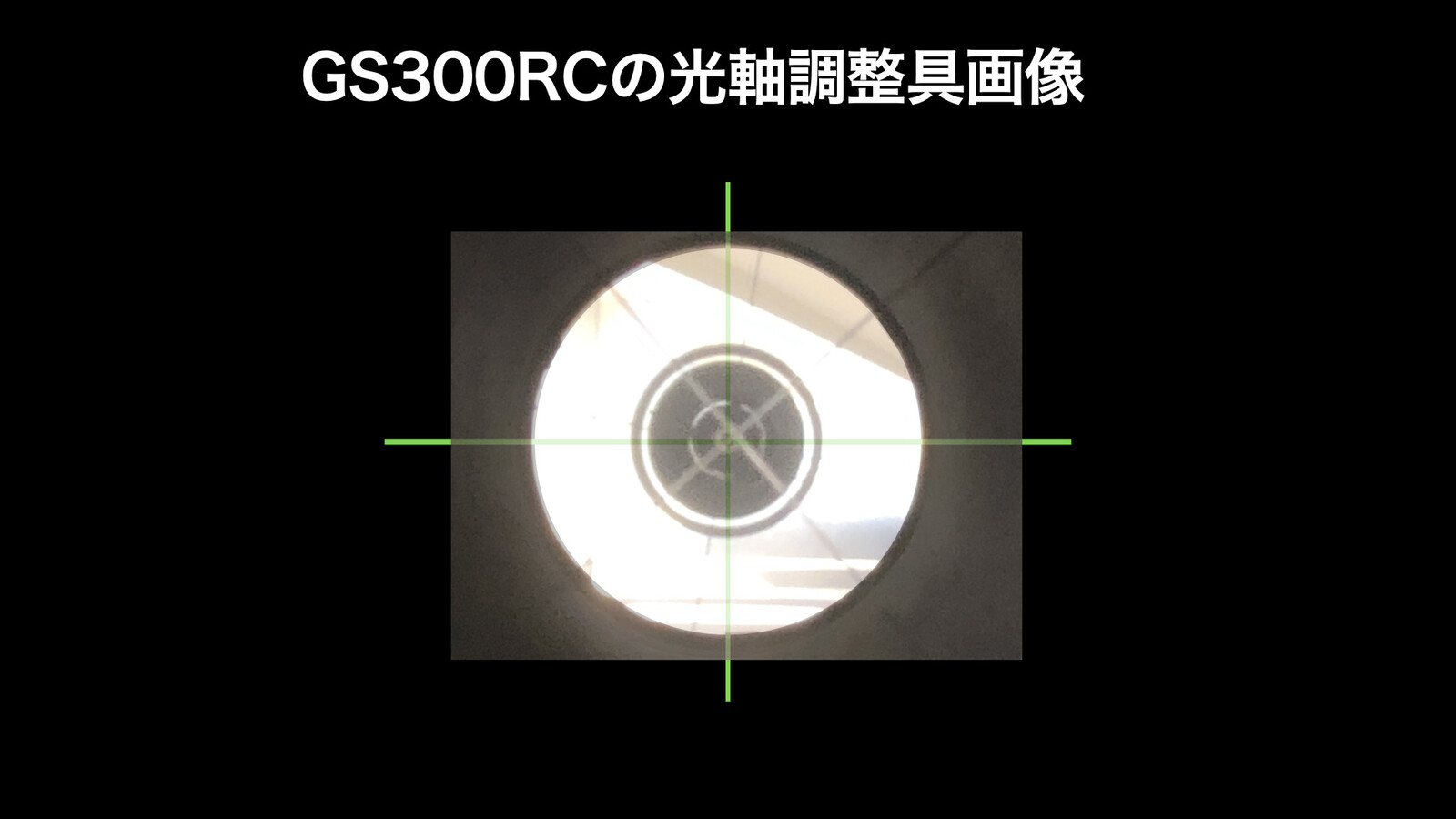

ちょっと合っていない感じですが、この状態で星を撮影してみました。
周辺像はフラットナーなしなので少し流れますが、中心部は結構良い感じかな。
接続リングが届くまでこれで頑張ります。
先日の遠征で光軸調整した際気になる点がありましたので、光軸、スケアリングを再度見直してみました。
先日の遠征時、接眼部中心（光軸調整アイピースの十字線）と主鏡-副鏡中心がズレていました。接眼部のスケアリングが合っていないようです。接眼部を回転させてみると、光軸調整アイピースの十字線の中心が主鏡の中心を中心として周囲を回ります。 接眼部の回転部に偏心があるようです。構図変更はカメラのテーパー部で回転させればすむことなので、接眼部の回転機構を使うのをやめることにしました。スケアリング調整リングで光軸調整し、光軸も合わせ直しました。
ちょっと合っていない感じですが、この状態で星を撮影してみました。
周辺像はフラットナーなしなので少し流れますが、中心部は結構良い感じかな。
接続リングが届くまでこれで頑張ります。
コメント
コメント一覧 (2)
接眼部のコリメーションは難しいですね。
自分のムーンライトフォーカサーでも回転機構を使うと微妙にずれます。
タカハシのカメラマウントDXを使えるようにしましたので、今後はムーンライトの回転機構は使わずカメラマウントDXのテーパリングを回転させて構図を合わせるようにしようかと思っています。ただ、カメラマウントDXの精度がそれに応え得るかという不安はあります。
のんた
が
しました
コメントありがとうございます。
接眼部のスケアリングは、主鏡ユニットごと外してレーザー光で合わせたはずなんですけど....合っていないようです。
なかなかうまくいかないです。
確かにカメラマウントのテーパーリングの偏心があるやもしれずですね。縦横しか撮らないので、縦構図、横構図で光軸・スケアリング調整をするしかないかな
と思っています
